3D-библиотека электронных компонентов

Собственно как следует из названия эта станица полностью посвящена 3D-библиотекам электронных компонентов. У Вас может возникнуть вполне резонный вопрос: "а зачем она собственно нужна?" Мой ответ будет таким: данные библиотеки существенно помогают повысить качество выпускаемых изделий, избежать многих неочевидных ошибок компоновки, значительно ускорить операцию "доводки до корпуса", согласовать проект с заказчиком-неэлектронщиком (думаю не ошибусь, если скажу что большинство заказчиков предпочитают иметь дело с хорошо документироваными чертежами, чем с непонятно какими "набросками" из PCB, DXF, Gerber и т.п. форматов!), и многое другое!

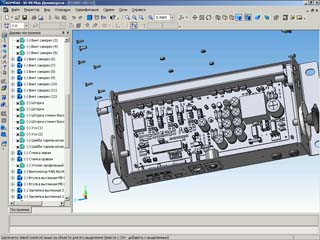

На картинке справа Вы можете видеть реальный пример 3D-моделирования. Здесь мной были спроектированы плата управления и плата индикатора, после чего созданные 3D-модели плат с небольшими рекомендациями переданы заказчику для проработки самого прибора. На рисунке показано размещение плат внутри конечного прибора заказчиком. Полностью 3D-модель изображённой сборки я предоставить не могу (точнее даже не имею права), но в качестве примера приведу 3D-модели печатных плат, входящих в это изделие: плата управления (Внимание! Файл размещён на другом сайте и его размер 1795 кБайт) и плата индикатора (размер 316 кБайт). Все 3D-модели печатных плат представлены в формате AutoCAD 2004.

Честно говоря сам долгое время не понимал особой надобности в таких сборках, т.к. считал это если не баловством, то как минимум лишней тратой времени и т.п. Однако когда при одном очередном проекте "слегка пролетел" с посадочными размерами на сопроводительном чертеже серьёзно взялся за данный предмет. Получившийся результат впечатлил не только меня, но и заказчика! С тех пор обязательным пунктом любого ТЗ стоит "3D-модель платы управления". Ещё стоит упомянуть, что инструментов для создания подобных сборок существует достаточно большое колличество, и современные EDA достаточно неплохо поддерживают 3D-моделирование. Для небольших проектов вполне реально создать подобную модель вручную. Сам пользуюсь конвертером собственного написания (написан на работе программистом под моим руководством), который конвертирует напрямую из файлов ASCII P-CAD200x в AutoCAD. В общем выбор за Вами.

Ниже приведена библиотека 3D-элементов, созданная мной. В ней большинство компонентов созданны "от корпуса", т.к. они в большинстве они стандартны и отличаются очень незначительно. Не смотря на такое объединение вся библиотека содержит более 100 компонентов (корпусов) и разбита на несколько групп:

1. Конденсаторы (B32653, B57164, B81130, Y1, X2, электролитические, К73-17 и др.)
2. Комутационные (разъёмы, клемники) (BH-10, EK500V, EK950V, HU-3, HU-4, IDCC-16, MPW-2, MW-2M, MW-3M, MW-4M, WF-2, WF-3 и др.)
3. Диоды, диодные мосты (BR-6, DO-35, DO-41 и др.)
4. Микросхемы в DIP-корпусах (DIP-4, DIP-6, DIP-8, DIP-14, DIP-16, DIP-28, DIP-40 и др.)
5. Трансформаторы, ферриты, каркасы, фильтры (B66206, EC-48, PLY10, ТП-112 и др.)
6. Кнопки, переключатели (DTS-24 (SWT-9), SWD1-10, SWD1-4, TS-A4PS-130 и др.)
7. Светодиоды (стандартные светодиоды диаметром 3 и 5 мм с разной расцветкой)
8. Семисегментные индикаторы фирмы Kingbright (Cx04-41, Dx03-11, Sx03-1x и др.)
9. Резисторы (постоянные, подстроечные, переменные и др.)
10. Корпуса планарных компонентов (1206, 44-TSOP2-400BF, SO14, SO16, SO20W, SOT23, TQFP-44 и др.)
11. Разные компоненты, не вошедшие в вышеперечисленные группы (реле, предохранители, TO-220, ж\к индикаторы и др.)

Все файлы в библиотеке в формате AutoCAD 2004, если кому-то будет нужно, то могу выборочно выложить 3D-модели в формате ACIS (*.sat файлы). По этому вопросу пишите, адрес есть внизу каждой страницы. Так же мне было-бы интересно узнать Ваше мнение о предложеных мной моделях, и ссылках на другие подобные ресурсы в сети.
