Универсальный тестер жгутов и кабелей

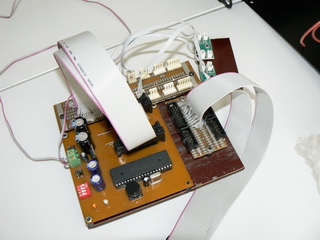

Как следует из названия данный проект представляет из себя почти универсальный :)) тестер жгутов и кабелей различного формата. Для реальной работы тестер требует наличия дополнительных адаптеров под каждый тип проверяемого жгута. Нажмите для увеличения! На фотографии хорошо видно, что изготовленный ещё в начале 2005 года тестер за время своей жизни оброс кучей различных адаптеров под разные разъёмы (на фотографии представлена лишь небольшая часть этих адаптеров). Отдельно отмечу, что использование этого тестера позволило свести к нулю "электрический" брак выпускаемых жгутов и кабелей.

Логика работы тестера предельно проста: по заданной с помощью DIP-переключателей конфигурации жгута на необходимое число жил осуществляется полное сканирование подключаемого жгута на предмет замыканий, обрывов, кросс-соединений и т.п. Результат анализа выдаётся в предельно простой форме: "годен" - "не годен". Под "годен" понимается следующее: число жил в подключенном жгуте соответствует заданному значению, в жгуте нет обрывов, взаимных замыканий, адресация жил в жгуте на концевых разъёмах полностью идентична (1:1). Под "не годен" понимается все остальные случаи.

Важное замечание: тестер предназначался для контроля жгутов хоть и в мелко-, но всётаки серийном производстве и всю работу с ним ведут рядовые сборщицы-монтажницы РЭА, для которых слово "мультиметр" звучит как что-то сложное и непонятно. Отсюда и такая простая индикация результата контроля :)

Для скачивания доступны следующие файлы:

  1. схема тестера в формате P-CAD2004;
  2. печатная плата и сборочные схемы в формате P-CAD2004;
  3. программа на языке C для управляющего микроконтроллера PIC18F452.

Последнее изменение страницы 14.09.2015 01:58 MSK
