Детская поделка "Ракета"

Как то перебирая свои архивы наткнулся на свой небольшой проект детской ракеты. Предистория проекта предельно банальна: в школе у старшего сына объявили конкурс на какую либо поделку или рисунок к 12 апреля 2011 года. Соответственно, тема - Космос. При этом объявили, что помощь родителей приветствуется ;) Одно только но: по закону жанра с супругой узнали чуть раньше, чем на этой картинке :)
В общем к моему возвращению домой мозговой штурм на тему "что сделать" был в разгаре. Точнее в разгаре была попытка сделать... ракету :)

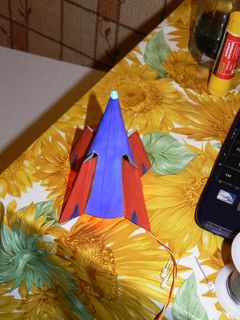

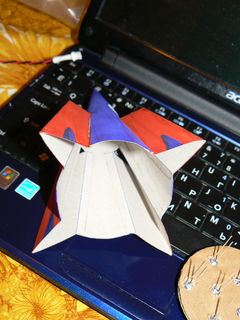

При всей кажущейся простоте идеи (сделать конус и приклеить к нему дюзы) с последними выходило "не очень". Ну чтож... Пора приступать к ускоренной помощи и первым на помощь приходит тяжёлая артилерия в лице AutoCAD: на свет рождается вот такой шаблон ракеты. Полученный результат был бережно передан "виновнику" штурма на художественное оформление. И... очередной вопрос "как нарисовать пламя из ракеты" тут же отключил все тормоза :)) Я предложил не нарисовать, а сделать "настоящее пламя", точнее его имитацию.

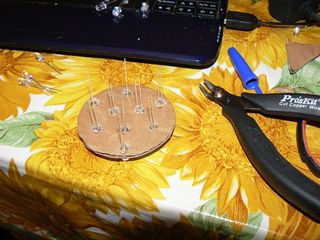

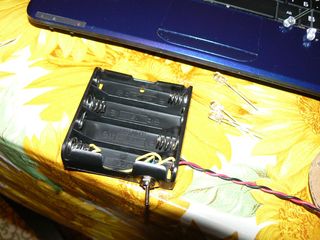

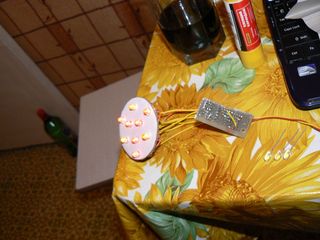

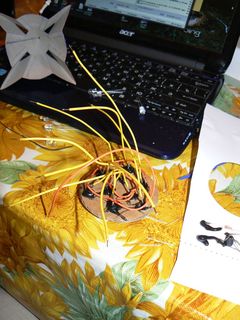

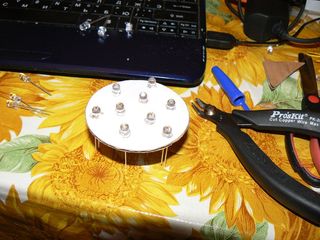

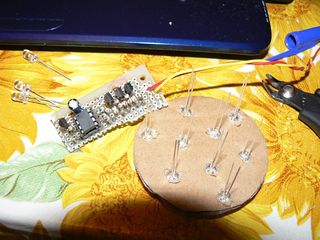

За основу проекта была взята простенькая схема для автономной анимации светодиодной ленты. Схема расчитана на четыре независимых канала управления. 3 канала по 3 светодиода для большей реалистичности решено было задействовать для имитации пламени, а один канал с одним светодиодом для "антенны" в ракете. Поскольку питания схемы было возможно только от пальчиковых батареек, то соединение светодиодов сделано последовательно-параллельно. Основа "пламени" сделана из подручного куска картона, в котором с помощью термоклея были закреплены светодиоды. Сама схема распаяна на куске макетной платы и все соединения выполнены отдельными проводами. В схеме указаны номиналы элементов в SMD исполнении, в макете применены выводные аналоги.

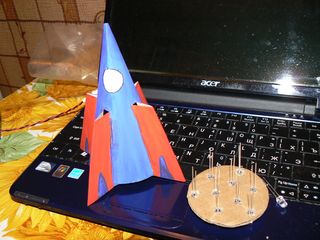

Собственно ниже все фотографии процесса.

Нажмите для увеличения! Нажмите для увеличения! Нажмите для увеличения!
Нажмите для увеличения! Нажмите для увеличения! Нажмите для увеличения!
Нажмите для увеличения! Нажмите для увеличения! Нажмите для увеличения! Нажмите для увеличения!

Немного видео с настольных "испытаний"

Первое настольное испытание. Сын участвовал в отладке, выступая в роли непредвзятого эксперта по правдоподобности :))
А это рабочая демонстрация поделки в сборе
Не смог удержаться, не сняв как это выглядит в темноте :))

Для скачивания доступны следующие файлы:

  1. файл прошивки микроконтроллера;
  2. Исходный текст программы;

З.Ы.: в итоге поделка оказалась слишком "крутой" для школьника и не была оценена. Тем не менее сам процесс и результат очень понравился сыну, что самое главное.
